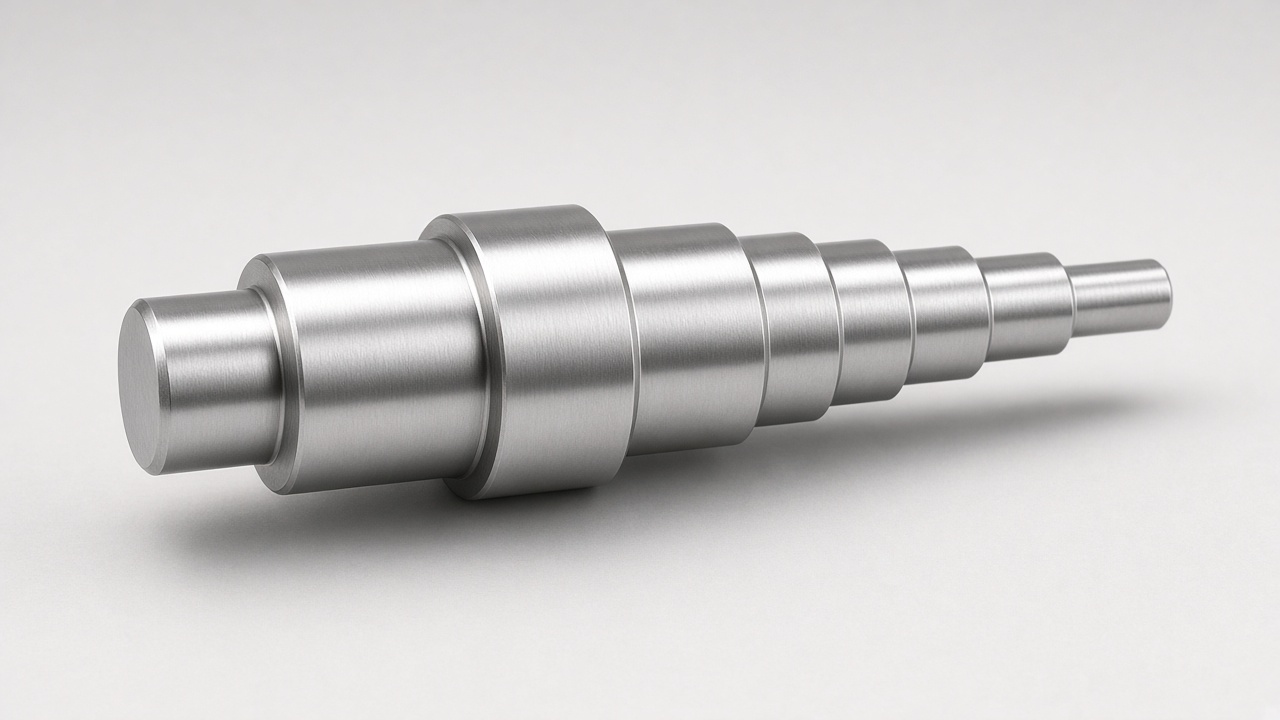

Stufenwellen
Mehrdurchmesserwellen, die in einem Setup für Lagersitze, Schultern und Antriebsschnittstellen bearbeitet werden. Ideal, wenn Ihre Baugruppe mehrere präzise Durchmesser entlang einer einzigen Achse benötigt - gemeinsam in Getrieben, Pumpen und Automatisierungsantrieben - ohne Schweiß- oder Presshülsen.
Überblick
Mehrere Durchmesser und Schultern aus einem einzigen Rohling
Lagersitze und Dichtungszapfen zum Drucken gehalten
CNC-Drehen mit optionalem Rundschleifen
Geeignet für mittlere und kleine CNC-Werkstattvolumen ohne Werkzeugverzögerung
Optionen aus Kohlenstoffstahl, legiertem Stahl, rostfreiem Stahl und Aluminium
Stufenwellen-Spezifikationen
Geometrie
- • Durchmesserbereich: Ø6–Ø120 mm typisch
- • Länge: bis zu ~800 mm in einem Spannfutter
- • Rechtwinkligkeit der Schultern und Kontrolle des Gesichtsausschlags
- • Hinterschneidungen und Reliefs pro Zeichnung
- • Keilnuten, Abflachungen und Gewindeenden vorhanden
Toleranzen & Finish
- • Durchmesser: ±0,01 mm drehen; fester mit Schliff
- • Länge / Schulter: ±0,05 mm typisch
- • Oberfläche: Ra 1,6 µm gewendet; Ra 0,4 µm geschliffen
- • Konzentrizität zwischen den Schritten auf Anfrage
- • Erste-Artikel-Inspektion verfügbar
Materialien & Verarbeitung
- • C15E/1.1141 (AISI 1018) / C45 (AISI 1045) / 42CrMo4 (AISI 4140) / 34CrNiMo6 (AISI 4340)
- • X8CrNiS18-9/1.4305 (AISI 303) / X5CrNi18-10/1.4301 (AISI 304) / X5CrNiMo17-12-2/1.4401 (AISI 316) rostfrei
- • EN AW-6061 (AISI 6061) Aluminium für leichte Beanspruchung
- • Vergüten, Induktionshärten
- • Schwarzoxid, Zink oder Passivierung
Common Applications
Kraftübertragung
- • Getriebeeingangs- /-ausgangswellen
- • Pumpen- und Kompressorwellen
- • Förder- und Reduzierantriebe
- • Servo- und Stepper-Zwischenprodukte
- • Kupplungs- und Bremsschnittstellen
Automatisierung & Maschinen
- • Linearantrieb Tragwellen
- • Vorrichtungs- und Schaltwellen
- • Verpackungsmaschinenantriebe
- • Robotergelenk-Zwischenprodukte
- • Kundenspezifische OEM-Baugruppen
Stufenwellen-Herstellungsmöglichkeiten
Dreh-, Schleif- und Endbearbeitungsmaße für mittlere und kleine CNC-Werkstätten, die genaue Wellen mit mehreren Durchmessern ohne lange Werkzeugvorlaufzeiten benötigen.
CNC-Drehen
Drehen mit mehreren Durchmessern
Schweizer /Gleitkopf
Schleifen & Fertigstellen
Außenrundschleifen
Wärmebehandlung & Mantel
Design & Engineering Services
Expert engineering support for your shaft requirements
Bewertung drucken
- • DURCHMESSERSTAPEL- und Mahlgutberatung
- • Empfehlungen für Schulter und Hinterschnitt
- • Material- und Härteauswahl
- • DFM für One-Setup-Bearbeitung
- • Tolerance-Trade-off-Leitlinien
Prozessplanung
- • Dreh- vs. Schleifsequenz
- • Zeitpunkt der Wärmebehandlung
- • Fixture- und Soft-Baw-Strategie
- • Prototyp dann Produktionspfad
- • Prüfplan mit KMG oder Lehren
Verwandte Wellenlösungen

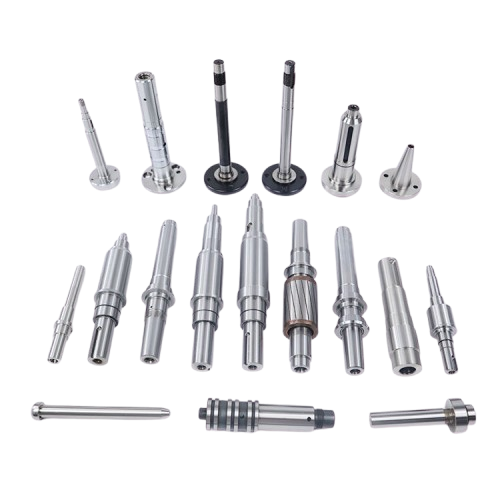

Kundenspezifische Welle
Maßgeschneidert nach genauen Kundenspezifikationen mit Präzisionstechnik und fortschrittlichen Designfähigkeiten. Unsere kundenspezifischen Wellen sind so konstruiert, dass sie Ihre spezifischen Anwendungsanforderungen erfüllen und komplexe Geometrien, kundenspezifische Materialien und enge Toleranzen für optimale Leistung in Spezialausrüstung und Hochleistungssystemen bieten.

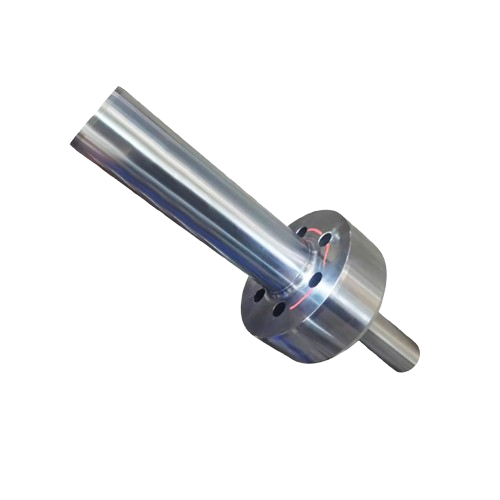

Geschmiedete Wellen
Verbesserte Materialstruktur durch fortschrittliche Schmiedetechniken für überragende Festigkeit und Haltbarkeit. Unsere geschmiedeten Wellen zeichnen sich durch eine verbesserte Kornstruktur, erhöhte Zugfestigkeit und außergewöhnliche Ermüdungsbeständigkeit aus und sind ideal für Schwerlastanwendungen in Bauausrüstung, Bergbaumaschinen und Stromerzeugungssystemen.
Zahnradwellen
Fachgerecht konstruiert für nahtlose Zahnradsystemintegration mit Präzisionstechnik für optimale Leistung. Unsere Zahnradwellen bieten kundenspezifische Zahnradprofile, präzise Zahngeometrie und fortschrittliche Oberflächenbehandlungen, die gleichbleibende Qualität und zuverlässigen Betrieb in Automobilgetrieben, Industriegetrieben und Kraftübertragungsanwendungen gewährleisten.
Frequently Asked Questions
Was ist eine Stufenwelle?
Eine abgestufte Welle hat zwei oder mehr Durchmesser entlang ihrer Länge und bildet Schultern, die für Lager, Zahnräder, Dichtungen oder Sprengringe verwendet werden. Durch die Bearbeitung von Schritten aus einem Rohling bleiben Konzentrizität und Festigkeit besser als bei Schweißhülsen.
Welche Toleranzen kann Partsproto auf abgestuften Wellen halten?
Der gedrehte Durchmesser beträgt typischerweise ±0,01 mm; Bodenlagersitze können ±0,005 mm mit Ra 0,4 µm erreichen. Wir passen den Druck an oder schlagen praktische Shop-Toleranzen für mittelgroße Arbeiten vor.
Welche Materialien eignen sich am besten für Stufenwellen?
C45 (AISI 1045) und 42CrMo4 (AISI 4140) decken die meisten industriellen Antriebe ab; X8CrNiS18-9/1.4305 (AISI 303)/304/316 für Korrosion; EN AW-6061 (AISI 6061), wenn es auf das Gewicht ankommt. Wir helfen Ihnen bei der Auswahl der Sorte und der Wärmebehandlung aus Ihrer Ladung und Umgebung.
Können Sie nur ausgewählte Schritte schleifen?
Ja. Wir drehen oft das gesamte Profil, wärmebehandeln es bei Bedarf und schleifen dann nur die Lager- oder Dichtungsdurchmesser, um Kosten zu sparen und gleichzeitig kritische Passungen zu erfüllen.
Was ist die typische Vorlaufzeit?
Einfache Prototypen werden oft in 1–2 Wochen ausgeliefert; Produktion mit Wärmebehandlung und Mahlen in der Regel 3–5 Wochen, je nach Material und Menge. Rush-Slots sind verfügbar, wenn die Kapazität dies zulässt.
Unterstützen Sie Zeichnungen aus den Anforderungslisten anderer Lieferanten?
Ja. Viele Käufer vergleichen die Abdeckung mit Katalogen wie HXCNC-Schaftsortimenten. Senden Sie den Druck und wir bestätigen Durchmesser, Schultern und Oberflächen, die wir herstellen können - ohne Sie in eine einzige Quelle zu sperren.
Sind Sie bereit, Stufenwellen zu bestellen?
Senden Sie Ihre Zeichnung oder Ihr 3D-Modell und wir überprüfen Durchmesser, Schultern und Toleranzen und senden Ihnen dann ein klares Angebot für Prototypen- oder Produktionsmengen zurück.
