부스바 제조 서비스
Partsproto는 배전·배전반·배터리 팩·UPS·산업 캐비닛용 구리/알루미늄 부스바를 제조합니다. CNC·펀칭·절곡·도금·절연의 맞춤 형상. 시제품부터 수출 양산까지 cut-to-print 품질과 실무 DFM.

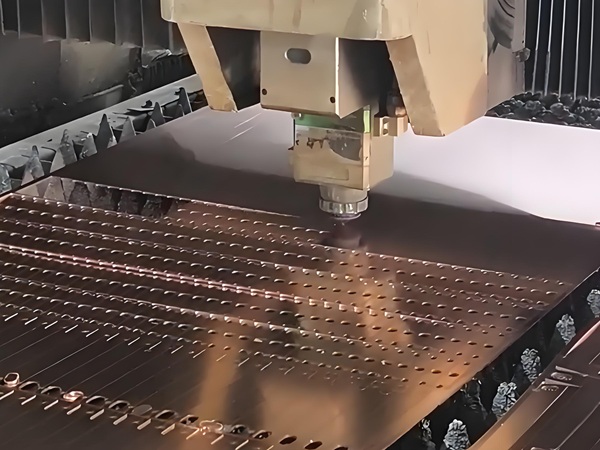

전문 부스바 제조
부스바는 성형 도체(대개 구리 또는 알루미늄)로, 개별 케이블보다 낮은 임피던스와 깔끔한 패키징으로 전류를 분배합니다. 두께·폭·길이가 통전과 온도상승을, 홀과 절곡이 기계적 맞춤을 결정합니다.
카탈로그가 피치·오프셋·도금 마스크를 맞추지 못할 때 CNC/판금이 필요합니다. 펀칭/밀링, 절곡기, 주석/은 도금조, 슬리브나 적층 유전체가 연면과 인덕턴스를 관리합니다.
전형 산업: EV/ESS 인터커넥트, LV 배전반·MCC, UPS/데이터센터, 기계 캐비닛, 재생에너지 DC/AC 링크. 공통점은 수출형 맞춤 금속 — 모든 바가 항공 인증이라는 주장이 아닙니다.
Partsproto는 중형 CNC/전기부품 숍입니다. 소프트 역량: 정밀 절단·성형·표면, 정직한 DFM, 화물 포장. 가짜 설비 수·상·인증서는 없습니다.
도면·전류 메모·소재·표면을 /contact로 공유하세요. 용도에 맞게 솔리드/플렉스/절연/적층을 권하고, 평판으로 충분할 때도 말합니다.
부스바 유형
구리·알루미늄·배터리·적층·플렉스·절연·배전반용 — 각 페이지에서 설계·공정·발주를 깊게 다룹니다.
맞춤 부스바
배전·배터리 팩·배전반·산업 캐비닛용 도면 맞춤 부스바. 구리/알루미늄 — 천공 평판부터 다중 절곡·도금·절연까지 — 시제품에서 수출 양산. 절단 전 실무 DFM을 위해 CAD와 전류 메모를 보내 주세요.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
구리 부스바
C110/E-Cu 구리, CNC·펀칭·절곡·주석/은 — 배전반·UPS·산업 — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
알루미늄 부스바
중량·비용이 우선일 때 알루미늄. 1060/6101 — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
배터리 부스바
팩/모듈 인터커넥트, 정밀 피치 — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
PCB 보강판
커넥터/BGA/핸들링용 메탈 스티프너 — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
플렉시블 절연 부스바
진동·오프셋용 플렉스 절연 부스바 — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
절연 구리 부스바
슬리브/수축/분체 절연 구리, 접점 창 개방 — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
적층 부스바
도체+유전체 적층, 전력전자·컴팩트 DC — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
적층 구리 션트
측정/보호용 정의 단면 구리 션트 — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
저압 배전반 부스바
패널 빌더 도면 LV 구리/알루미늄 부스바 — Partsproto.
- •도면 기반 형상
- •용도에 맞는 소재
- •표면처리 조율
- •시제품→양산
- •수출 포장
- •실무 DFM
제조 공정
DFM에서 수출 포장까지 실무 흐름 — 솔리드·플렉스·절연·적층에 맞춤
설계 및 DFM
CAD/PDF 검토: 반경, 가장자리–홀, 마스크, 절연 후퇴, 솔리드/플렉스/적층 적합성. 절단 전 부족 단면 표시.
소재 선정
전도·강도·비용에 따라 구리(C110/E-Cu) 또는 알루미늄. 균열 없는 템퍼. 요청 시 성적서.
절단 및 가공
블랭크 절단 후 CNC 또는 펀칭. 절연·접점 보호 디버링.
성형
절곡기로 오프셋·다중 절곡 — 릴리스 도면대로.
도금 및 절연
접점에 주석/은; 창을 남긴 절연. 순서는 DFM.
검사
두께·폭·홀·각도를 CTQ 대조; 도금/절연 외관; 공정이 도체를 손상할 수 있으면 도통.
포장 및 수출
접점 분리, 세트 라벨, 모서리·절연 보호. 서류는 국가에 맞춤.
품질 및 검사 초점
부스바 작업의 구체적 점검 — 가짜 상이나 검증 불가 마크 없음
치수 검사
두께·폭·홀 위치·절곡 각을 CTQ 대조.
도금 품질
외관 피복, 밀착 위험, 마스크 경계.
전도 및 도통
도금/적층품 도통 점검.
절연 및 모서리
슬리브 찢김 없음, 창 깨끗, 절연 전 디버링.
소재 추적성
성적서 요청 시 로트 연계.
수출 준비 상태
표시·분리·보호로 도착 상태 유지.
자주 묻는 질문
Partsproto에서 맞춤 부스바를 조달하는 엔지니어·구매자를 위한 실무 답변
부스바 납기는?
단순 주석 평판은 수량/표면에 따라 수주 범위. 다중 절곡·적층·두꺼운 절연은 더 김. 견적마다 날짜 범위.
MOQ가 있나요?
시제품·소량 환영. 도금조·적층 스택은 실무 MOQ가 있을 수 있으며 견적에 명시.
필요한 도면과 정보는?
STEP 또는 DXF와 소재·표면·중요 치수·수량 PDF.
구리 vs 알루미늄?
컴팩트 단면은 구리. 중량/비용 우선이고 단면을 키울 수 있으면 알루미늄.
일반 도금은?
주석 표준. 은은 지정 시. 무도금은 부식 계획이 있을 때만.
언제 적층?
다전위·저인덕턴스 PE·초고밀도. 그 외에는 솔리드가 더 빠르고 저렴한 경우가 많음.
절연/수축튜브?
예 — 슬리브, 수축, 코팅. 접점 창을 명확히.
견적 방법?
/contact로 파일. 도면 공백을 확인하고 날짜 견적.
해외 출하?
예. 국가·인코텀즈·서류를 RFQ에.
품질 검사는?
치수 CTQ, 도금/절연 외관, 필요 시 도통.
